O satélite CBERS-4 (China-Brazil Earth Resources Satellite) foi lançado em 7 de dezembro de 2014. Esse satélite é equipado com três câmeras imageadoras, sendo um importante instrumento para monitoramento ambiental. A câmera Multiespectral e Pancromática de Ampla Varredura (Panchromatic and Multispectral Camera – PAN) produz imagens pancromáticas com 5 metros de resolução espacial e multiespectrais de 10 metros. A câmera Multiespectral (Regular Multispectral Camera – MUX) produz imagens com resolução espacial de 20 metros e uma taxa de revisita de até 26 dias. A terceira câmera, Imageadora de Campo Largo (Wide Field Imaging Camera – WFI), produz imagens com resolução espacial de 64 metros com rápida revisita (até 5 dias).
Características das câmeras do CBERS-4
| Característica | Câmeras CBERS-4 | |||
|---|---|---|---|---|
| MUX | PAN | IRS | WFI | |
| Bandas Espectrais | 0,45-0,52µm (B) 0,52-0,59µm (G) 0,63-0,69µm (R) 0,77-0,89µm (NIR) | 0,51-0,85µm (Pan) 0,52-0,59µm (G) 0,63-0,69µm (R) 0,77-0,89µm (NIR) | 0,50-0,90µm (Pan) 1,55-1,75µm (SWIR) 2,08-2,35µm (SWIR) 10,40-12,50µm (TH) | 0,45-0,52µm (B) 0,52-0,59µm (G) 0,63-0,69µm (R) 0,77-0,89µm (NIR) |
| Resolução Espacial | 20 m | 5 m / 10 m | 40 m / 80 m (TIR) | 64 m |
| Largura da Faixa Imageada | 120 km | 60 km | 120 km | 866 km |
| Revisita | 26 dias | 52 dias | 26 dias | 5 dias |
| Quantização | 8 bits | 8 bits | 8 bits | 10 bits |
Tabela 1 – Características dos sensores MUX, PAN, IRS e WFI a bordo do satélite CBERS-4.
Em 5 de novembro de 2015, houve o rompimento da barragem do Fundão em Mariana, Minas Gerais, com a lama chegando ao rio Doce, Espírito Santo. Abaixo são apresentadas imagens do satélite CBERS-4, câmera MUX, da região da foz do rio Doce, nas datas de 25 de agosto de 2015 (antes do rompimento) e 07 de dezembro de 2015 (depois do rompimento).

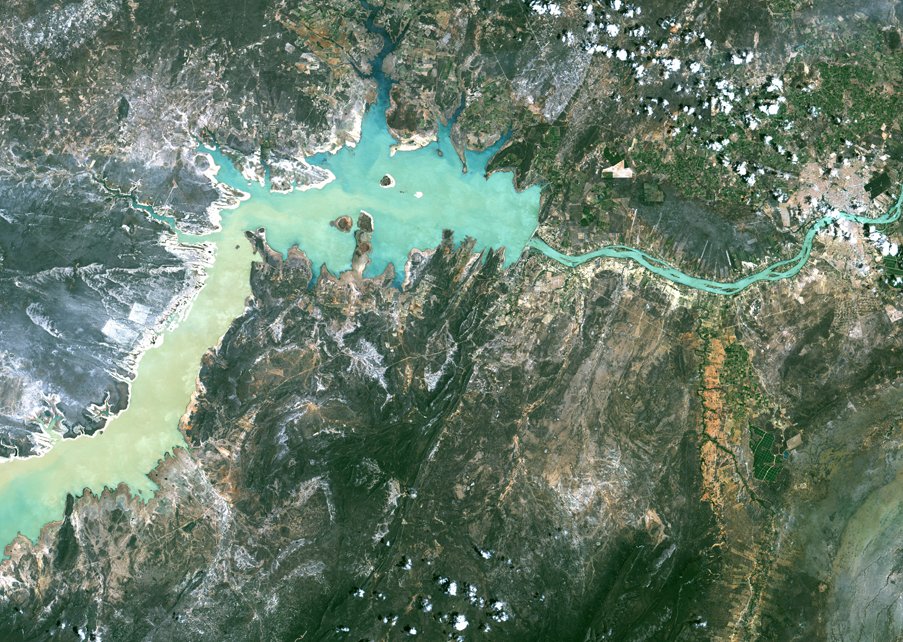

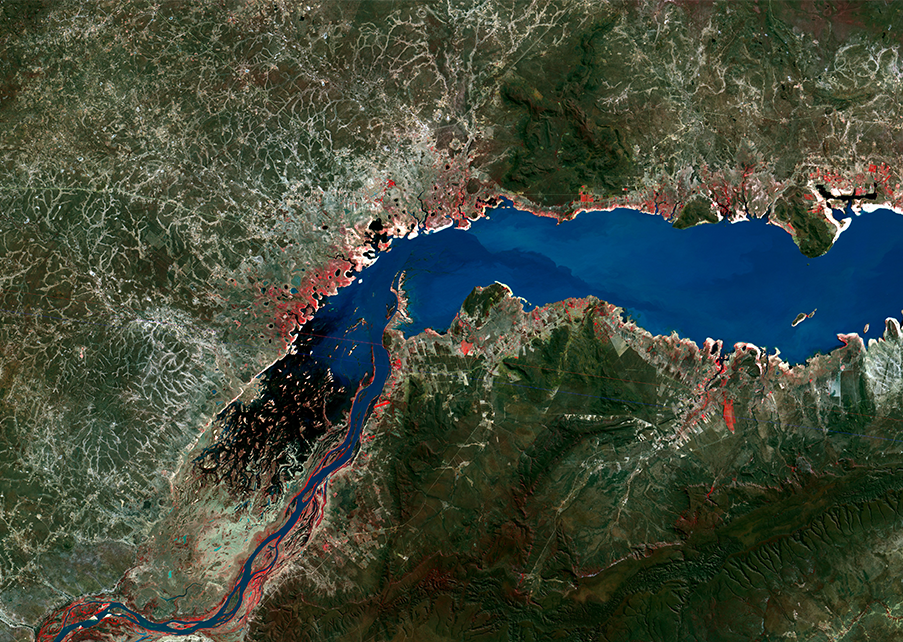

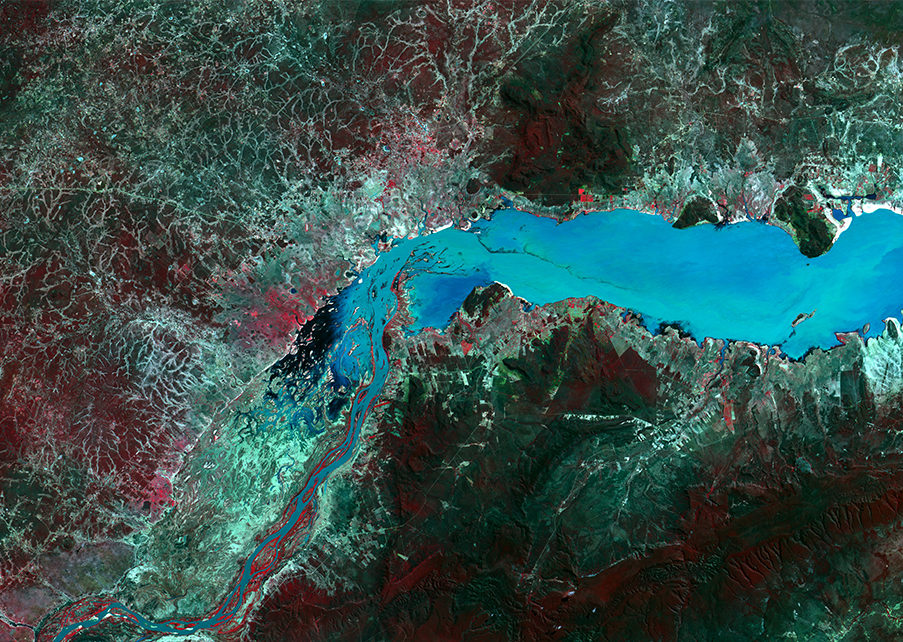

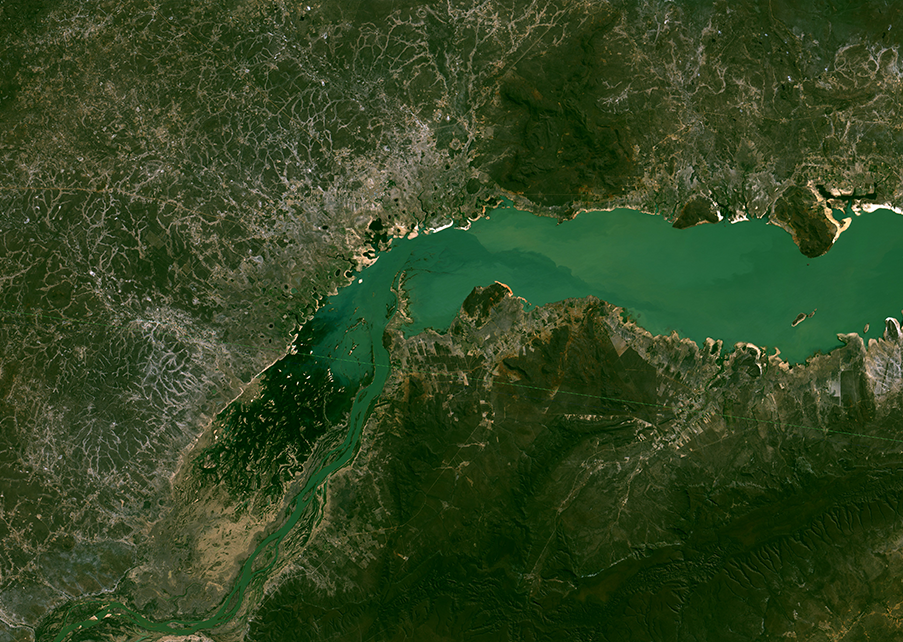

Abaixo é apresentada uma seleção de imagens, sobre o território brasileiro, adquiridas pelo sensor MUX a bordo do satélite CBERS-4.
Em 2024 ocorreram queimadas na região do Pantanal brasileiro. As imagens abaixo, do CBERS-4, sensor WFI, mostram uma região do Pantanal no dia 31 de maio de 2024 (antes da queimada) e 22 de setembro de 2024 (após a queimada).
Produtos de Imagens
CBERS-4/PAN5M – Level-2-DN
Imagens nível 2 (L2) em número digital com correções radiométrica e geométrica na qual usam-se os dados de efemérides e de atitude recebidos do satélite juntamente com a imagem. Este conjunto contém a seguinte banda espectral:
- Banda 1 (pan): banda do canal pancromático, com 5 metros de resolução espacial.
Links úteis:
CBERS-4/PAN5M – Level-4-DN
Imagens nível 4 (L4) geradas a partir do produto nível 2 (CBERS-4/PAN5M – Level-2-DN), também número digital, ortorretificadas. Este conjunto contém a seguinte banda espectral:
- Banda 1 (pan): banda do canal pancromático, com 5 metros de resolução espacial.
Links úteis:
CBERS-4/PAN10M – Level-2-DN
Imagens nível 2 (L2) em número digital com correções radiométrica e geométrica na qual usam-se os dados de efemérides e de atitude recebidos do satélite juntamente com a imagem. Este conjunto contém as seguintes bandas espectrais:
- Banda 2 (verde): banda do canal multiespectral da faixa do verde, com 10 metros de resolução espacial.
- Banda 3 (vermelho): banda do canal multiespectral da faixa do vermelho, com 10 metros de resolução espacial.
- Banda 4 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 10 metros de resolução espacial.
Links úteis:
CBERS-4/PAN10M – Level-4-DN
Imagens nível 4 (L4) geradas a partir do produto nível 2 (CBERS-4/PAN10M – Level-2-DN), também número digital, ortorretificadas. Este conjunto contém as seguintes bandas espectrais:
- Banda 2 (verde): banda do canal multiespectral da faixa do verde, com 10 metros de resolução espacial.
- Banda 3 (vermelho): banda do canal multiespectral da faixa do vermelho, com 10 metros de resolução espacial.
- Banda 4 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 10 metros de resolução espacial.
Links úteis:
CBERS-4/MUX – Level-2-DN
Imagens nível 2 (L2) em número digital com correções radiométrica e geométrica na qual usam-se os dados de efemérides e de atitude recebidos do satélite juntamente com a imagem. Este conjunto contém as seguintes bandas espectrais:
- Banda 5 (azul): banda do canal multiespectral da faixa do azul, com 20 metros de resolução espacial.
- Banda 6 (verde): banda do canal multiespectral da faixa do verde, com 20 metros de resolução espacial.
- Banda 7 (vermelho): banda do canal multiespectral da faixa do vermelho, com 20 metros de resolução espacial.
- Banda 8 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 20 metros de resolução espacial.
Links úteis:
CBERS-4/MUX – Level-4-DN
Imagens nível 4 (L4) geradas a partir do produto nível 2 (CBERS-4/MUX – Level-2-DN), também número digital, ortorretificadas. Este conjunto contém as seguintes bandas espectrais:
- Banda 5 (azul): banda do canal multiespectral da faixa do azul, com 20 metros de resolução espacial.
- Banda 6 (verde): banda do canal multiespectral da faixa do verde, com 20 metros de resolução espacial.
- Banda 7 (vermelho): banda do canal multiespectral da faixa do vermelho, com 20 metros de resolução espacial.
- Banda 8 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 20 metros de resolução espacial.
Links úteis:
CBERS-4/MUX – Level-4-SR – Cloud Optimized GeoTIFF
Imagens nível 4 (L4) em reflectância de superfície e ortorretificadas. Este produto é organizado em um formato de disseminação apropriado para as aplicações em nuvem, propiciando recuperação parcial de dados e visualização. Novas cenas são disponibilizadas mensalmente. Este conjunto contém as seguintes bandas espectrais:
- Banda 5 (azul): banda do canal multiespectral da faixa do azul, com 20 metros de resolução espacial.
- Banda 6 (verde): banda do canal multiespectral da faixa do verde, com 20 metros de resolução espacial.
- Banda 7 (vermelho): banda do canal multiespectral da faixa do vermelho, com 20 metros de resolução espacial.
- Banda 8 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 20 metros de resolução espacial.
Links úteis:
CBERS-4/WFI – Level-2-DN
Imagens nível 2 (L2) em número digital com correções radiométrica e geométrica na qual usam-se os dados de efemérides e de atitude recebidos do satélite juntamente com a imagem. Este conjunto contém as seguintes bandas espectrais:
- Banda 13 (azul): banda do canal multiespectral da faixa do azul, com 64 metros de resolução espacial.
- Banda 14 (verde): banda do canal multiespectral da faixa do verde, com 64 metros de resolução espacial.
- Banda 15 (vermelho): banda do canal multiespectral da faixa do vermelho, com 64 metros de resolução espacial.
- Banda 16 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 64 metros de resolução espacial.
Links úteis:
CBERS-4/WFI – Level-4-DN
Imagens nível 4 (L4) geradas a partir do produto nível 2 (CBERS-4/WFI – Level-2-DN), também número digital, ortorretificadas. Este conjunto contém as seguintes bandas espectrais:
- Banda 13 (azul): banda do canal multiespectral da faixa do azul, com 64 metros de resolução espacial.
- Banda 14 (verde): banda do canal multiespectral da faixa do verde, com 64 metros de resolução espacial.
- Banda 15 (vermelho): banda do canal multiespectral da faixa do vermelho, com 64 metros de resolução espacial.
- Banda 16 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 64 metros de resolução espacial.
Links úteis:
CBERS-4/WFI – Level-4-SR – Cloud Optimized GeoTIFF
Imagens nível 4 (L4) em reflectância de superfície e ortorretificadas. Este produto é organizado em um formato de disseminação apropriado para as aplicações em nuvem, propiciando recuperação parcial de dados e visualização. Novas cenas são disponibilizadas mensalmente. Este conjunto contém as seguintes bandas espectrais/camadas:
- Banda 13 (azul): banda do canal multiespectral da faixa do azul, com 64 metros de resolução espacial.
- Banda 14 (verde): banda do canal multiespectral da faixa do verde, com 64 metros de resolução espacial.
- Banda 15 (vermelho): banda do canal multiespectral da faixa do vermelho, com 64 metros de resolução espacial.
- Banda 16 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 64 metros de resolução espacial.
- CMASK: máscara de nuvem.
Links úteis:
Produtos Derivados
CBERS-4/MUX – Level-4-SR – Data Cube – LCF 2 months
Cubo de dados gerado a partir de imagens reflectância de superfície do sensor MUX (CBERS-4), com 20 metros de resolução espacial e composição temporal de 2 meses. Este produto é organizado em um formato de disseminação apropriado para as aplicações em nuvem, propiciando recuperação parcial de dados e visualização. Novas cenas são disponibilizadas a cada 2 meses. Este conjunto contém as seguintes bandas espectrais/camadas:
- Banda 5 (azul): banda do canal multiespectral da faixa do azul, com 20 metros de resolução espacial.
- Banda 6 (verde): banda do canal multiespectral da faixa do verde, com 20 metros de resolução espacial.
- Banda 7 (vermelho): banda do canal multiespectral da faixa do vermelho, com 20 metros de resolução espacial.
- Banda 8 (nir): banda do canal multiespectral da faixa do infravermelho próximo, com 20 metros de resolução espacial.
- CMASK: máscara de nuvem.
- ClearOB (Clear Observation Count): indica o número de imagens livre de nuvens e sombras de nuvens, consideradas em um período de composição temporal, para um dado pixel.
- TotalOB (Total Observation Count): indica o número total de observações/imagens disponíveis para um dado pixel em um período de composição temporal, ou seja, são contabilizadas observações livre ou não de nuvens e sombras de nuvens.
- Provenance: data da imagem assoaciada do pixel selecionado, representada como dia do ano, de modo que o valor 1 representa o dia 1 de janeiro do ano da imagem, o valor 32 o dia 1 de fevereiro e o valor 365 o dia 31 de dezembro.
- EVI (Enhanced Vegetation Index): índice de vegetação aprimorado.
- NDVI (Normalized Difference Vegetation Index): índice de vegetação por diferença normalizada.
Links úteis:
CBERS/WFI – Level-4-SR – Data Cube – LCF 8 days
Cubo de dados gerado a partir de imagens reflectância de superfície dos sensores WFI a bordo dos satelites CBERS-4 e CBERS-4A, com 64 metros de resolução espacial e composição temporal de 08 dias. Este produto é organizado em um formato de disseminação apropriado para as aplicações em nuvem, propiciando recuperação parcial de dados e visualização. Novas cenas são disponibilizadas mensalmente.
- Banda 13 (azul): banda do canal multiespectral da faixa do azul, com 64 metros de resolução espacial.
- Banda 14 (verde): banda do canal multiespectral da faixa do verde, com 64 metros de resolução espacial.
- Banda 15 (vermelho): banda do canal multiespectral da faixa do vermelho, com 64 metros de resolução espacial.
- Banda 16 (nir): banda do canal multiespectral da faixa do infravermelho próximo, com 64 metros de resolução espacial.
- CMASK: máscara de nuvem.
- ClearOB (Clear Observation Count): indica o número de imagens livre de nuvens e sombras de nuvens consideradas em um período de composição temporal para um dado pixel.
- TotalOB (Total Observation Count): indica o número total de observações/imagens disponíveis para um dado pixel em um período de composição temporal, ou seja, são contabilizadas observações livre ou não de nuvens e sombras de nuvens.
- Provenance: data da imagem assoaciada do pixel selecionado, representada como dia do ano, de modo que o valor 1 representa o dia 1 de janeiro do ano da imagem, o valor 32 o dia 1 de fevereiro e o valor 365 o dia 31 de dezembro.
- Datasouce: Satélite de origem: 0 = CBERS-4A, 1 = CBERS-4.
- EVI (Enhanced Vegetation Index): índice de vegetação aprimorado.
- NDVI (Normalized Difference Vegetation Index): índice de vegetação por diferença normalizada.
Links úteis:
CBERS-4/WFI – Level-4-SR – Data Cube – LCF 16 days
Cubo de dados gerado a partir de imagens reflectância de superfície do sensor WFI (CBERS-4), com 64 metros de resolução espacial e composição temporal de 16 dias. Este produto é organizado em um formato de disseminação apropriado para as aplicações em nuvem, propiciando recuperação parcial de dados e visualização. Novas cenas são disponibilizadas mensalmente. Este conjunto contém as seguintes bandas espectrais/camadas:
- Banda 13 (azul): banda do canal multiespectral da faixa do azul, com 64 metros de resolução espacial.
- Banda 14 (verde): banda do canal multiespectral da faixa do verde, com 64 metros de resolução espacial.
- Banda 15 (vermelho): banda do canal multiespectral da faixa do vermelho, com 64 metros de resolução espacial.
- Banda 16 (nir): banda do canal multiespectral da faixa do infravermelho próximo, com 64 metros de resolução espacial.
- CMASK: máscara de nuvem.
- ClearOB (Clear Observation Count): indica o número de imagens livre de nuvens e sombras de nuvens consideradas em um período de composição temporal para um dado pixel.
- TotalOB (Total Observation Count): indica o número total de observações/imagens disponíveis para um dado pixel em um período de composição temporal, ou seja, são contabilizadas observações livre ou não de nuvens e sombras de nuvens.
- Provenance: data da imagem assoaciada do pixel selecionado, representada como dia do ano, de modo que o valor 1 representa o dia 1 de janeiro do ano da imagem, o valor 32 o dia 1 de fevereiro e o valor 365 o dia 31 de dezembro.
- EVI (Enhanced Vegetation Index): índice de vegetação aprimorado.
- NDVI (Normalized Difference Vegetation Index): índice de vegetação por diferença normalizada.
Links úteis:
CBERS-4/WFI 3M Mosaic
Mosaico do Brasil com resolução espacial de 64 metros construído a partir de mais de 1200 imagens WFI/CBERS-4 entre os meses de abril e junho de 2020. Composição falsa cor das bandas 15 (R), 16 (G), 13 (B).
