O satélite CBERS-4A (China-Brazil Earth Resources Satellite) foi lançado em 20 de dezembro de 2019. Esse satélite é equipado com três câmeras imageadoras, sendo um importante instrumento para monitoramento ambiental. A câmera Multiespectral e Pancromática de Ampla Varredura (Wide Scan Panchromatic and Multispectral Camera – WPM) produz imagens pancromáticas com 2 metros de resolução espacial e multiespectrais de 8 metros. A câmera Multiespectral (Regular Multispectral Camera – MUX) produz imagens com resolução espacial de 16,5 metros. O tempo de revisita das câmeras WPM e MUX é de 31 dias. A terceira câmera, Imageadora de Campo Largo (Wide Field Imaging Camera – WFI), produz imagens com resolução espacial de 55 metros com rápida revisita (até 5 dias).
Características do satélite CBERS-4A
| Característica | Câmeras CBERS-4A | ||
|---|---|---|---|
| WPM | MUX | WFI | |
| Bandas Espectrais | 0,45-0,52µm (B) 0,52-0,59µm (G) 0,63-0,69µm (R) 0,77-0,89µm (NIR) 0,45-0,90µm (PAN) | 0,45-0,52µm (B) 0,52-0,59µm (G) 0,63-0,69µm (R) 0,77-0,89µm (NIR) | 0,45-0,52µm (B) 0,52-0,59µm (G) 0,63-0,69µm (R) 0,77-0,89µm (NIR) |
| Resolução Espacial | 2 m e 8 m | 16 m | 55 m |
| Largura da Faixa Imageada | 92 km | 95 km | 684 km |
| Revisita | 31 dias | 31 dias | 5 dias |
| Quantização | 10 bits | 8 bits | 10 bits |
Tabela 1 – Características dos sensores WPM, MUX e WFI a bordo do satélite CBERS-4A.

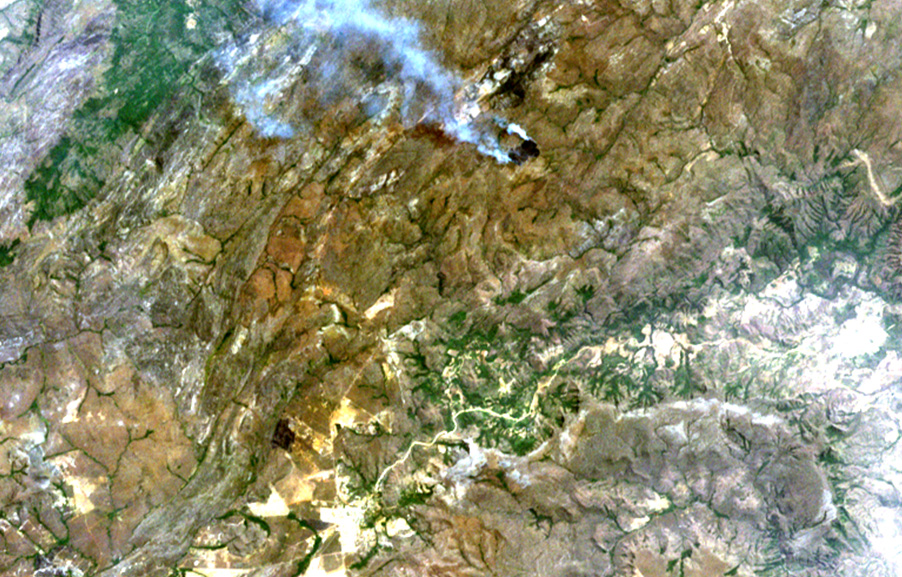

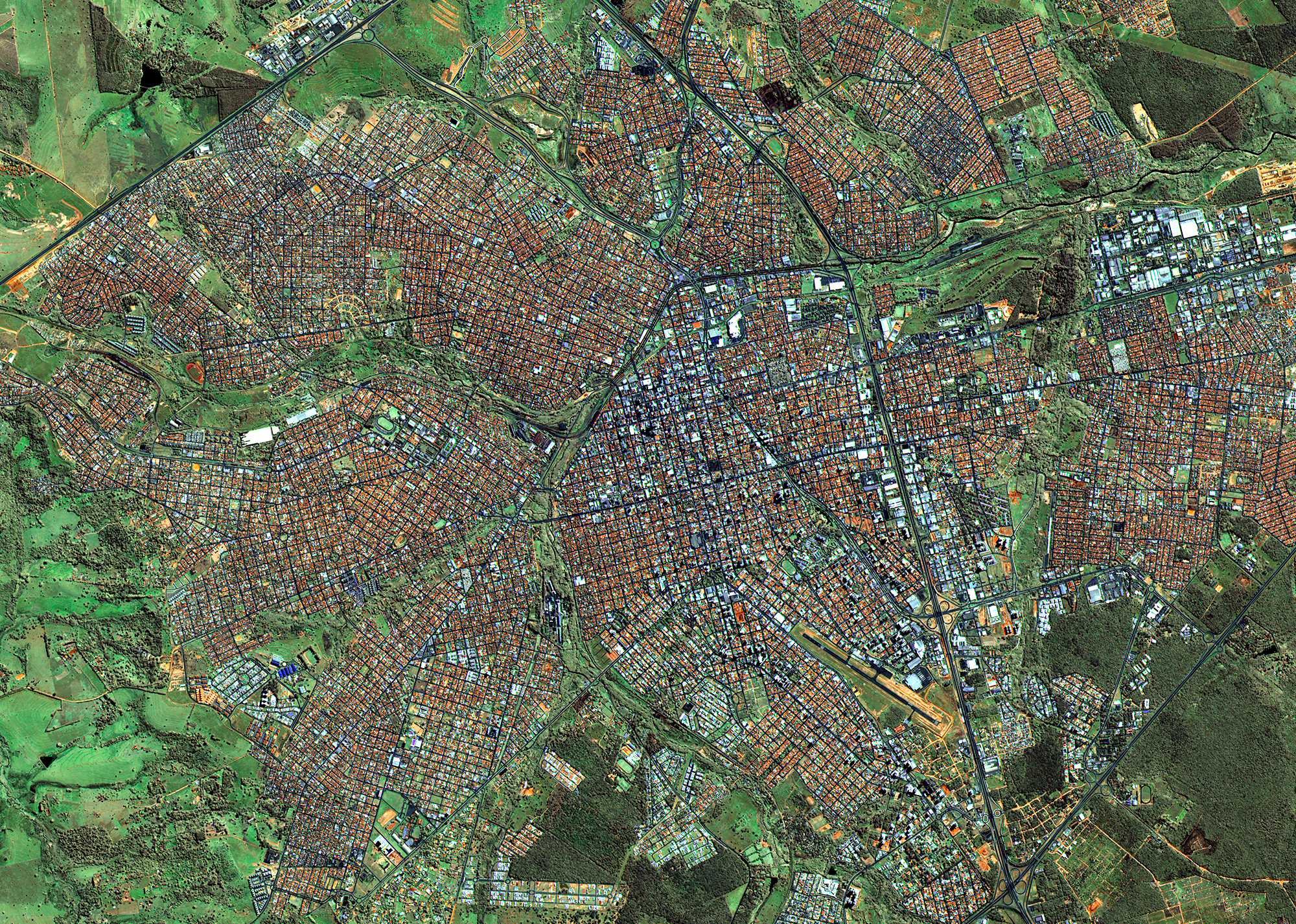

Abaixo é apresentada uma seleção de imagens, sobre o território brasileiro, adquiridas pelos diferentes sensores a bordo do satélite CBERS-4A.
Em agosto de 2024, diversas cidades do Estado de São Paulo registraram um número elevado de queimadas. As imagens abaixo, do CBERS-4A, apresentam uma comparação na região de Ribeirão Preto, uma das mais afetadas, nos dias 15 de agosto de 2024 (antes das queimadas) e 16 de outubro de 2024 (após as queimadas).
A região do bairro Aquarius, no município de São José dos Campos, São Paulo, iniciou a preparação de terrenos para expansão urbana. As imagens abaixo, obtidas pela câmera WPM a bordo do satélite CBERS-4A, apresentam uma comparação da área em 5 de maio de 2024 (antes da terraplanagem) e 29 de maio de 2025 (após a terraplanagem).
Produtos de Imagens
CBERS-4A/WPM – Level-2-DN
Imagens nível 2 (L2), número digital, com correções radiométrica e geométrica na qual usam-se os dados de efemérides e de atitude recebidos do satélite juntamente com a imagem. Este conjunto contém as seguintes bandas espectrais:
- Banda 0 (pan): banda do canal pancromático, com 2 metros de resolução espacial.
- Banda 1 (azul): banda do canal multiespectral da faixa do azul, com 8 metros de resolução espacial.
- Banda 2 (verde): banda do canal multiespectral da faixa do verde, com 8 metros de resolução espacial.
- Banda 3 (vermelho): banda do canal multiespectral da faixa do vermelho, com 8 metros de resolução espacial.
- Banda 4 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 8 metros de resolução espacial.
Links úteis:
CBERS-4A/WPM – Level-4-DN
Imagens nível 4 (L4), geradas a partir do produto nível 2 (CBERS-4A/WPM – Level-2-DN), também número digital, ortorretificadas. Este conjunto contém as seguintes bandas espectrais:
- Banda 0 (pan): banda do canal pancromático, com 2 metros de resolução espacial.
- Banda 1 (azul): banda do canal multiespectral da faixa do azul, com 8 metros de resolução espacial.
- Banda 2 (verde): banda do canal multiespectral da faixa do verde, com 8 metros de resolução espacial.
- Banda 3 (vermelho): banda do canal multiespectral da faixa do vermelho, com 8 metros de resolução espacial.
- Banda 4 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 8 metros de resolução espacial.
Links úteis:
CBERS-4A/MUX – Level-2-DN
Imagens nível 2 (L2), número digital, com correções radiométrica e geométrica na qual usam-se os dados de efemérides e de atitude recebidos do satélite juntamente com a imagem. Este conjunto contém as seguintes bandas espectrais:
- Banda 5 (azul): banda do canal multiespectral da faixa do azul, com 16 metros de resolução espacial.
- Banda 6 (verde): banda do canal multiespectral da faixa do verde, com 16 metros de resolução espacial.
- Banda 7 (vermelho): banda do canal multiespectral da faixa do vermelho, com 16 metros de resolução espacial.
- Banda 8 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 16 metros de resolução espacial.
Links úteis:
CBERS-4A/MUX – Level-4-DN
Imagens nível 4 (L4), número digital, ortorretificadas. Este conjunto contém as seguintes bandas espectrais:
- Banda 5 (azul): banda do canal multiespectral da faixa do azul, com 16 metros de resolução espacial.
- Banda 6 (verde): banda do canal multiespectral da faixa do verde, com 16 metros de resolução espacial.
- Banda 7 (vermelho): banda do canal multiespectral da faixa do vermelho, com 16 metros de resolução espacial.
- Banda 8 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 16 metros de resolução espacial.
Links úteis:
CBERS-4A/WFI – Level-2-DN
Imagens nível 2 (L2), número digital, com correções radiométrica e geométrica na qual usam-se os dados de efemérides e de atitude recebidos do satélite juntamente com a imagem. Este conjunto contém as seguintes bandas espectrais:
- Banda 13 (azul): banda do canal multiespectral da faixa do azul, com 55 metros de resolução espacial.
- Banda 14 (verde): banda do canal multiespectral da faixa do verde, com 55 metros de resolução espacial.
- Banda 15 (vermelho): banda do canal multiespectral da faixa do vermelho, com 5 metros de resolução espacial.
- Banda 16 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 55 metros de resolução espacial.
Links úteis:
CBERS-4A/WFI – Level-4-DN
Imagens nível 4 (L4), número digital, ortorretificadas. Este conjunto contém as seguintes bandas espectrais:
- Banda 13 (azul): banda do canal multiespectral da faixa do azul, com 55 metros de resolução espacial.
- Banda 14 (verde): banda do canal multiespectral da faixa do verde, com 55 metros de resolução espacial.
- Banda 15 (vermelho): banda do canal multiespectral da faixa do vermelho, com 55 metros de resolução espacial.
- Banda 16 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 55 metros de resolução espacial.
Links úteis:
CBERS-4A/WFI – Level-4-SR – Cloud Optimized GeoTIFF
Imagens nível 4 (L4), reflectância de superfície, ortorretificadas. Este produto é organizado em um formato de disseminação apropriado para as aplicações em nuvem, propiciando recuperação parcial de dados e visualização. Novas cenas são disponibilizadas mensalmente. Este conjunto contém as seguintes bandas espectrais/camadas:
- Banda 13 (azul): banda do canal multiespectral da faixa do azul, com 55 metros de resolução espacial.
- Banda 14 (verde): banda do canal multiespectral da faixa do verde, com 55 metros de resolução espacial.
- Banda 15 (vermelho): banda do canal multiespectral da faixa do vermelho, com 55 metros de resolução espacial.
- Banda 16 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 55 metros de resolução espacial.
- CMASK: máscara de nuvem.
Links úteis:
Produtos Derivados
CBERS-4A/WPM – Multispectral and Panchromatic Bands Fusioned
Produto voltado para aplicações de visualização, com composição colorida em cores verdadeiras (RGB) gerado por meio de fusão de componentes principais (PCA). Os valores da matriz são codificados entre 0 e 255, sendo o valor 0 reservado para indicar “ausência de dados” (missing data ou no-data). Este produto é derivado da coleção CBERS-4A/WPM – Level-4-DN, nível 4, que possui originalmente 10 bits de quantização. Utiliza-se um formato de disseminação apropriado para as aplicações em nuvem, propiciando recuperação parcial de dados e visualização. Novas cenas são disponibilizadas diariamente.
Links úteis:
CBERS/WFI – Level-4-SR – Data Cube – LCF 8 days
Cubo de dados gerado a partir de imagens reflectância de superfície dos sensores WFI a bordo dos satelites CBERS-4 e CBERS-4A, com 64 metros de resolução espacial e composição temporal de 08 dias. Este produto é organizado em um formato de disseminação apropriado para as aplicações em nuvem, propiciando recuperação parcial de dados e visualização. Novas cenas são disponibilizadas mensalmente.
- Banda 13 (azul): banda do canal multiespectral da faixa do azul, com 64 metros de resolução espacial.
- Banda 14 (verde): banda do canal multiespectral da faixa do verde, com 64 metros de resolução espacial.
- Banda 15 (vermelho): banda do canal multiespectral da faixa do vermelho, com 64 metros de resolução espacial.
- Banda 16 (NIR): banda do canal multiespectral da faixa do infravermelho próximo, com 64 metros de resolução espacial.
- CMASK: máscara de nuvem.
- ClearOB (Clear Observation Count): indica o número de imagens livre de nuvens e sombras de nuvens consideradas em um período de composição temporal para um dado pixel.
- TotalOB (Total Observation Count): indica o número total de observações/imagens disponíveis para um dado pixel em um período de composição temporal, ou seja, são contabilizadas observações livre ou não de nuvens e sombras de nuvens.
- Provenance: data da imagem assoaciada do pixel selecionado, representada como dia do ano, de modo que o valor 1 representa o dia 1 de janeiro do ano da imagem, o valor 32 o dia 1 de fevereiro e o valor 365 o dia 31 de dezembro.
- Datasource: Satélite de origem: 0 = CBERS-4A, 1 = CBERS-4.
- EVI (Enhanced Vegetation Index): índice de vegetação aprimorado.
- NDVI (Normalized Difference Vegetation Index): índice de vegetação por diferença normalizada.
Links úteis:
CBERS-4A/WFI 3M Paraíba State Mosaic
Mosaico do Estado da Paraíba, Brasil, com composição falsa cor baseada nas bandas 16 (R), 15 (G) e 14 (B). Esse mosaico possui resolução espacial de 55 metros e compreende imagens do sensor WFI do CBERS-4A entre o período de julho e setembro de 2020. Foram utilizadas mais de 50 cenas do CBERS-4A na geração desse mosaico.
